O Que É uma Viga Invertida?
A viga invertida é uma solução estrutural engenhosa utilizada na construção civil que, como o próprio nome sugere, inverte a posição convencional deste elemento. Em uma estrutura tradicional, as vigas são posicionadas abaixo das lajes, recebendo suas cargas e transferindo-as para os pilares. Na solução invertida, a viga é posicionada total ou parcialmente acima do nível da laje. Isso significa que, ao olhar para o teto de um ambiente construído com vigas invertidas, a superfície da laje se apresenta contínua e plana, sem as "barrigas" ou rebaixos característicos das vigas convencionais.
Essa alteração topológica, embora pareça simples, tem implicações profundas no design arquitetônico e na funcionalidade dos espaços. A principal motivação para o uso da viga invertida é estética e funcional: eliminar interferências visuais no teto, permitindo a criação de grandes vãos com um acabamento limpo e contínuo. Essa técnica é um recurso valioso para arquitetos que buscam minimalismo, amplitude e flexibilidade no layout dos ambientes, sem abrir mão da segurança e da eficiência estrutural.
Funcionamento Estrutural: A Lógica por Trás da Inversão
Do ponto de vista da engenharia estrutural, o funcionamento de uma viga invertida é idêntico ao de uma viga convencional. Sua função primordial continua sendo a de vencer vãos, suportar cargas (da laje, de paredes sobre a laje, etc.) e transferi-las para os pilares. A viga, seja ela convencional ou invertida, trabalha primariamente à flexão, com a parte superior comprimida e a parte inferior tracionada. Portanto, o dimensionamento e o detalhamento da armadura de aço seguem os mesmos princípios da teoria do concreto armado, conforme preconiza a ABNT NBR 6118:2014 - Projeto de estruturas de concreto — Procedimento.
A diferença fundamental não está no comportamento estrutural, mas na sua relação com a laje. Na viga invertida, a laje se apoia na parte inferior da seção transversal da viga, e não na parte superior. Isso exige um cuidado especial no detalhamento da armadura de suspensão (estribos) para "pendurar" a laje na viga de forma segura e eficaz. O cálculo estrutural deve considerar essa interação para garantir a transferência de carga correta e evitar problemas de fissuração ou deformação excessiva.
O uso da viga invertida não altera os princípios fundamentais do cálculo estrutural, mas exige do engenheiro uma atenção redobrada no detalhamento das armaduras de ligação entre viga e laje, garantindo a monoliticidade do conjunto.
Vantagens Estéticas e Funcionais na Arquitetura
A principal vantagem e razão de ser da viga invertida é a criação de um teto plano e contínuo. Isso proporciona uma sensação de amplitude e limpeza visual ao ambiente, muito valorizada na arquitetura moderna e minimalista. A ausência de vigas aparentes no teto maximiza o pé-direito útil e elimina sombras e rebaixos que podem poluir visualmente o espaço.
Funcionalmente, essa solução oferece uma flexibilidade muito maior para a passagem de instalações. Dutos de ar condicionado, tubulações hidráulicas, calhas de iluminação e outros sistemas podem ser distribuídos pelo forro sem os desvios e rebaixos necessários para contornar as vigas convencionais. Isso simplifica o projeto de instalações, reduz a altura total do entreforro e facilita a manutenção futura. Em garagens e estacionamentos, a ausência de vigas baixas elimina barreiras visuais e otimiza a circulação e a demarcação das vagas.
Ponto-Chave
A viga invertida é uma decisão de projeto que prioriza a estética do espaço interno e a flexibilidade das instalações, ao custo de uma maior complexidade executiva e da criação de um obstáculo no piso superior.
Principais Aplicações da Viga Invertida
A viga invertida é particularmente útil em situações específicas onde suas vantagens superam seus desafios. Uma das aplicações mais comuns é em pisos de transição, como o pavimento térreo de edifícios comerciais ou residenciais. Ao utilizar vigas invertidas na laje do primeiro andar, é possível obter um térreo (lojas, lobby, garagens) com teto completamente plano e pé-direito generoso, enquanto as vigas ficam "escondidas" como pequenos degraus ou muretas nos apartamentos ou escritórios do andar de cima.
Outras aplicações estratégicas incluem:
- Varandas e marquises: Para criar uma superfície inferior lisa e contínua, sem vigas aparentes que comprometam a estética da fachada.
- Garagens e subsolos: Para maximizar o gabarito de altura, facilitar a passagem de infraestrutura e melhorar a visibilidade.
- Salões de festa e grandes vãos: Em projetos que demandam grandes áreas livres de pilares e com teto limpo, a viga invertida é uma solução elegante.
- Lajes de cobertura: A viga invertida pode funcionar como platibanda (a mureta de coroamento do edifício), otimizando a estrutura e o acabamento simultaneamente.
Desafios de Execução e Detalhamento
Apesar de suas vantagens, a viga invertida apresenta desafios que devem ser cuidadosamente gerenciados. O principal deles é a interferência no piso do pavimento superior. A viga se projeta para cima, criando um obstáculo que precisa ser integrado ao layout. Ela pode se tornar um degrau, a base para um balcão, o limite entre dois ambientes ou ficar embutida em uma parede. Esse planejamento deve ser feito em conjunto entre o arquiteto e o engenheiro de estruturas desde a concepção.
A execução também exige maior cuidado. A forma da viga invertida é mais complexa de ser montada e escorada do que a de uma viga convencional. A concretagem também demanda atenção para garantir o preenchimento completo da forma e evitar falhas (bicheiras), especialmente na ligação com a laje. A impermeabilização sobre a laje também se torna mais crítica, pois a base da viga invertida cria um ponto de acúmulo de água potencial, exigindo um sistema de impermeabilização e drenagem bem projetado, principalmente em áreas externas.
Dica Profissional
Ao projetar com viga invertida, utilize o obstáculo a seu favor. Alinhe a viga com paredes do pavimento superior para embuti-la, ou use-a como um elemento delimitador de espaços, como a transição entre a sala e a varanda, transformando o desafio em uma oportunidade de design.
Ferramentas Gratuitas para Arquitetos
Acesse nossas calculadoras profissionais e simplifique seus projetos.
Acessar FerramentasAnálise Comparativa: Viga Invertida vs. Viga Convencional
Diretamente, o custo de material (concreto e aço) de uma viga invertida é praticamente o mesmo de uma viga convencional de mesmas dimensões. No entanto, o custo total da solução pode ser ligeiramente superior devido a fatores indiretos. A maior complexidade das formas de madeira e do processo de armação pode aumentar o custo da mão de obra e o tempo de execução dessa etapa.
Além disso, a necessidade de gerenciar a interferência no andar superior pode gerar custos adicionais, como aterro para nivelamento do piso ou soluções de layout mais complexas. Por outro lado, a economia gerada pela simplificação da passagem de instalações no forro pode, em alguns casos, compensar esses custos. A análise deve ser feita caso a caso, considerando o impacto global no projeto.
| Aspecto | Viga Convencional | Viga Invertida |
|---|---|---|
| Estética do Teto | Teto com rebaixos, vigas aparentes. | Teto plano e contínuo. |
| Pé-direito | Limitado pela face inferior da viga. | Maximizado, constante em todo o ambiente. |
| Passagem de Instalações | Complexa, exige desvios e forros mais baixos. | Simplificada, permite traçados diretos. |
| Interferência no Piso | Nenhuma. | Cria obstáculo/degrau no piso superior. |
| Custo de Execução | Padrão, menor custo de mão de obra. | Potencialmente maior devido à complexidade. |
Exemplos Notáveis em Projetos Reais
A arquitetura moderna brasileira, rica em soluções estruturais arrojadas, oferece diversos exemplos do uso inteligente de vigas invertidas. Muitos projetos de Oscar Niemeyer, por exemplo, utilizam recursos estruturais para alcançar a liberdade plástica de suas obras, e as vigas invertidas aparecem para viabilizar grandes vãos com tetos limpos. Em projetos residenciais de alto padrão, como os de Marcio Kogan (Studio MK27), é comum ver o uso de vigas invertidas para criar as grandes aberturas e integrações entre interior e exterior que caracterizam sua obra, mantendo a leveza e a horizontalidade das lajes.
Em edifícios comerciais, a solução é frequentemente adotada na transição entre o estacionamento e o primeiro pavimento corporativo. A laje sobre o último nível da garagem é projetada com vigas invertidas, garantindo um teto livre de obstáculos para os carros, enquanto as vigas se acomodam sob o piso elevado do primeiro andar de escritórios, facilitando a passagem de todo o cabeamento de dados e elétrica.
Perguntas Frequentes
Viga invertida é menos resistente que a viga normal?
Não. Se dimensionada e executada corretamente, a viga invertida é tão segura e resistente quanto uma viga convencional. O comportamento estrutural é o mesmo, apenas a posição em relação à laje é diferente.
Posso usar viga invertida em qualquer tipo de laje?
Sim, a viga invertida pode ser usada com lajes maciças, nervuradas ou pré-moldadas. O que muda é o detalhamento da ligação entre a laje e a viga, que deve ser cuidadosamente projetado pelo engenheiro estrutural para cada caso.

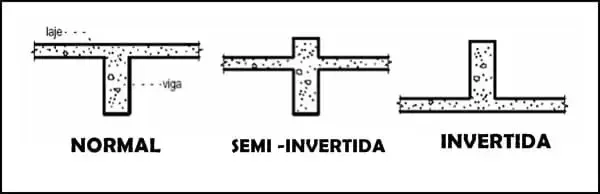

O que é uma viga semi-invertida?
A viga semi-invertida é uma solução híbrida, onde parte da altura da viga fica acima da laje e parte fica abaixo. É uma alternativa usada quando se deseja reduzir a altura da viga aparente no teto, mas não é possível ou desejável projetar toda a sua altura para cima.
A viga invertida no andar de cima sempre cria um degrau?
Não necessariamente. Se a altura da viga for pequena, ela pode ser absorvida pela espessura do contrapiso e do revestimento. Outra estratégia é elevar o nível de todo o piso do ambiente, embutindo a viga nesse piso elevado. A solução mais comum, no entanto, é integrá-la a uma parede ou usá-la como um degrau ou mureta.
É preciso um tipo de concreto especial para a viga invertida?
Não, utiliza-se o mesmo concreto especificado para o restante da estrutura. O mais importante é garantir uma boa trabalhabilidade (slump) do concreto para que ele preencha todos os cantos da forma, especialmente na região de encontro com a laje, e realizar a vibração de forma adequada para evitar falhas de concretagem.
