Descubra a Importância do Levantamento Topográfico na Arquitetura e no Design Urbano

No universo da arquitetura e do design urbano, a precisão é um imperativo. Cada linha traçada, cada volume concebido, cada elemento paisagístico inserido, depende intrinsecamente de um conhecimento aprofundado e exato do terreno. É nesse contexto que o levantamento topográfico emerge como uma ferramenta indispensável, a espinha dorsal de qualquer empreendimento bem-sucedido. Sem ele, a concepção de espaços torna-se um exercício de conjecturas, suscetível a erros que podem comprometer a funcionalidade, a segurança e a viabilidade econômica do projeto.

Este artigo explora a relevância multifacetada do levantamento topográfico, desvendando suas metodologias, tecnologias e, sobretudo, seu papel crucial desde a fase preliminar de um projeto arquitetônico até a implementação de complexas intervenções urbanísticas. Compreender sua importância não é apenas uma questão técnica, mas uma premissa para a excelência e a sustentabilidade no ambiente construído.

Introdução ao Levantamento Topográfico: A Base de Todo Projeto

O levantamento topográfico é a etapa inicial e fundamental em qualquer projeto de arquitetura, engenharia ou urbanismo. Ele consiste na medição e representação detalhada das características físicas e artificiais de uma porção da superfície terrestre. Desde as variações de altitude e declividade até a localização de elementos como rios, árvores, edificações existentes e infraestruturas subterrâneas, tudo é mapeado com precisão milimétrica.

A ausência ou a imprecisão de um levantamento topográfico pode gerar uma série de problemas, desde retrabalhos custosos e atrasos no cronograma até inviabilidade estrutural e litígios legais. Conhecer as nuances do terreno permite que arquitetos e urbanistas elaborem projetos que se integram harmoniosamente ao ambiente, minimizando impactos ambientais e otimizando recursos. É a bússola que guia todas as decisões subsequentes, garantindo que a visão criativa se alinhe à realidade física do local.

O Que É e Para Que Serve o Levantamento Topográfico?

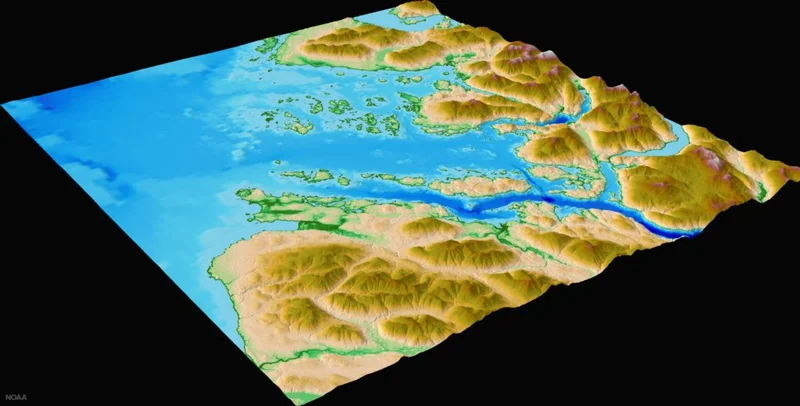

Em sua essência, o levantamento topográfico é o processo de aquisição de dados espaciais que descrevem a configuração tridimensional de uma área específica. Isso inclui a coleta de informações sobre cotas de nível, curvas de nível, limites de propriedade, acidentes geográficos e a presença de construções ou obstáculos. O resultado é uma planta topográfica ou um modelo digital do terreno (MDT) que serve como base para diversas análises e tomadas de decisão.

Para que serve? A lista é extensa. Em arquitetura, ele subsidia o estudo de viabilidade do terreno, o posicionamento da edificação, o dimensionamento de fundações, o projeto de terraplenagem, o planejamento de drenagem e a criação de acessos. No design urbano, é fundamental para o planejamento de infraestruturas, a delimitação de áreas verdes, a concepção de sistemas viários e a análise de fluxo de água e esgoto. Além disso, é crucial para a regularização fundiária e a obtenção de licenças de construção, assegurando a conformidade com as normas municipais e estaduais.

Tipos de Levantamento Topográfico e Suas Aplicações na Arquitetura

Existem diversos tipos de levantamentos topográficos, cada um com suas particularidades e aplicações específicas. A escolha do método mais adequado depende da finalidade do projeto, da extensão da área e do nível de detalhamento exigido. Conhecer essas variações é crucial para solicitar o serviço correto e garantir a qualidade dos dados.

O levantamento planimétrico foca na representação das características horizontais do terreno, como limites de propriedade, edificações e outros elementos. Já o levantamento altimétrico se concentra nas variações de altitude, resultando em curvas de nível e cotas. O mais comum e abrangente é o levantamento planialtimétrico, que combina ambos, fornecendo uma visão tridimensional completa do terreno, essencial para a maioria dos projetos arquitetônicos e de engenharia. Há também o levantamento cadastral, que detalha a localização de benfeitorias e infraestruturas, e o levantamento de fachadas, vital para projetos de restauro ou retrofit.

A Importância do Levantamento Topográfico no Planejamento Urbano

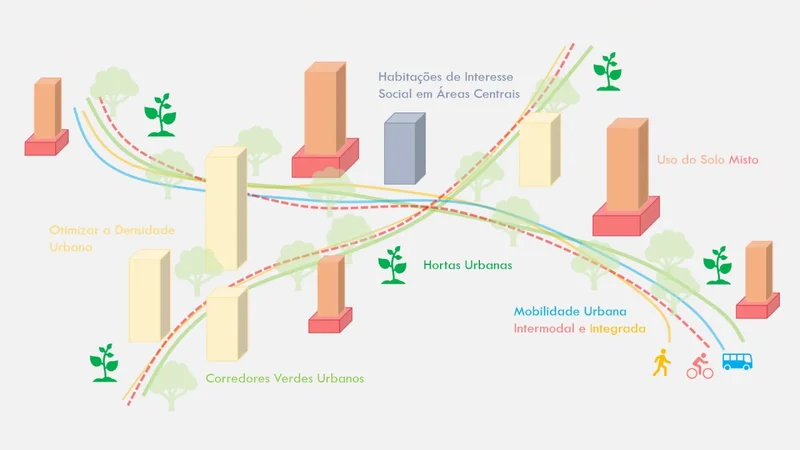

No âmbito do design urbano e do planejamento territorial, o levantamento topográfico assume uma dimensão ainda maior. Ele é a base para a elaboração de planos diretores, zoneamentos, projetos de infraestrutura viária, saneamento básico e redes de energia. A compreensão da topografia de uma cidade ou de uma região permite que urbanistas desenvolvam soluções que respeitem a geografia local, promovendo um crescimento ordenado e sustentável.

Um exemplo notável é o projeto de reurbanização de favelas. Nesses contextos, onde a ocupação é muitas vezes informal e irregular, o levantamento topográfico detalhado é o primeiro passo para a regularização fundiária, a implantação de infraestruturas básicas (água, esgoto, energia) e a melhoria das condições de moradia. Sem ele, seria impossível planejar a abertura de ruas, a construção de equipamentos comunitários ou a minimização de riscos geológicos, como deslizamentos de terra, tão comuns em áreas de encosta.

Tecnologias e Metodologias Atuais no Levantamento Topográfico

A tecnologia tem revolucionado a forma como os levantamentos topográficos são realizados, tornando o processo mais rápido, preciso e eficiente. As estações totais eletrônicas, equipamentos que combinam teodolito eletrônico com medidor eletrônico de distância, ainda são amplamente utilizadas pela sua versatilidade e precisão em campo.

Entretanto, o avanço dos sistemas de posicionamento global (GPS/GNSS) e dos drones (VANTs) com capacidade de fotogrametria e LiDAR (Light Detection and Ranging) transformou a topografia. Drones equipados com câmeras de alta resolução ou scanners a laser podem mapear grandes áreas em tempo recorde, gerando nuvens de pontos densas e modelos digitais do terreno com alta fidelidade. O uso de softwares de processamento de dados, como o AutoCAD Civil 3D ou o QGIS, permite a criação de plantas, perfis, seções e modelos 3D complexos, facilitando a análise e o projeto.

Comparativo de Tecnologias de Levantamento Topográfico

Tecnologia	Vantagens	Desvantagens	Custo Médio (R$)
Estação Total	Alta precisão para pontos específicos, versátil, confiável.	Mais lento para grandes áreas, requer visada direta, sujeito a erros humanos.	R$ 1.500 - R$ 4.000 (por dia/equipe)
GPS/GNSS (RTK/PPK)	Rapidez em grandes áreas, alta precisão, dispensa visada entre pontos.	Depende de sinal de satélite, custo inicial alto do equipamento.	R$ 2.000 - R$ 6.000 (por dia/equipe)
Drones (Fotogrametria)	Rapidez, custo-benefício para grandes áreas, modelos 3D detalhados.	Depende de boas condições climáticas, precisão pode ser menor que LiDAR.	R$ 2.500 - R$ 8.000 (por projeto/área)
LiDAR (Laser Scanning)	Extrema precisão, coleta de milhões de pontos, penetra vegetação.	Custo elevado do equipamento, processamento complexo dos dados.	R$ 5.000 - R$ 15.000 (por projeto/área)

Desafios e Considerações na Execução de Levantamentos Topográficos

Embora essencial, a execução de um levantamento topográfico pode apresentar diversos desafios. Terrenos com vegetação densa, áreas de difícil acesso ou com grande variação de declividade exigem técnicas e equipamentos específicos, além de um tempo maior para a coleta de dados. A presença de obstáculos, como edificações existentes ou redes de infraestrutura, também pode dificultar o trabalho e exigir métodos complementares.

Outro ponto crítico é a interpretação dos dados coletados. Um bom topógrafo não apenas mede, mas também compreende a finalidade do projeto e as necessidades do arquiteto, garantindo que as informações apresentadas sejam relevantes e úteis. A comunicação entre a equipe de topografia e a equipe de projeto é fundamental para evitar falhas e garantir que o levantamento atenda plenamente às expectativas e aos requisitos técnicos. A atenção a detalhes como a localização de árvores a serem preservadas, rochas aparentes ou pontos de descarte de água pluvial pode fazer toda a diferença no projeto final.

Estudo de Caso: Aplicação em Projetos Reais

Para ilustrar a relevância prática, consideremos o projeto do Parque da Cidade, em São José dos Campos (SP), idealizado por Roberto Burle Marx. A implantação de um parque dessa magnitude em uma área com características naturais diversas exigiu um levantamento topográfico extremamente detalhado. As curvas de nível e as informações sobre a hidrografia do local foram cruciais para o desenho dos lagos, a modelagem do terreno para as áreas de lazer e a definição dos percursos, garantindo a integração da arquitetura paisagística com a topografia existente.

Outro exemplo é a construção de edifícios em encostas, como os encontrados em diversas cidades brasileiras. O projeto do Edifício Pátio Victor Malzoni, em São Paulo, apesar de ser um empreendimento de grande porte em área plana, demandou levantamentos precisos para a implantação das fundações e o controle de recalques diferenciais, em função da complexidade do subsolo e da proximidade com edificações vizinhas. Em projetos de restauração, como o do Teatro Municipal de São Paulo, o levantamento topográfico e o escaneamento a laser foram essenciais para mapear as deformações da estrutura original e subsidiar as intervenções de reforço e restauro.

"A topografia não é apenas um mapa do que existe, mas um guia para o que pode ser. Ela revela as potencialidades e as restrições do terreno, permitindo que a arquitetura dialogue com o ambiente de forma inteligente e responsável." - Arquiteto Paulo Mendes da Rocha

Normas e Regulamentações no Brasil

No Brasil, a execução e a apresentação de levantamentos topográficos são regidas por normas técnicas que visam padronizar os procedimentos e garantir a qualidade dos resultados. A principal referência é a NBR 13133 da Associação Brasileira de Normas Técnicas (ABNT), que estabelece os requisitos para a execução de levantamentos topográficos, incluindo a precisão, a metodologia e a representação cartográfica. Além disso, a NBR 14166 especifica os procedimentos para o georreferenciamento de imóveis rurais, crucial para a regularização fundiária.

É fundamental que os profissionais envolvidos nos projetos de arquitetura e urbanismo estejam cientes dessas normas e exijam que os levantamentos topográficos contratados estejam em conformidade. A não observância das regulamentações pode resultar em problemas legais, embargos de obra e a necessidade de refazer etapas do projeto, gerando custos adicionais e atrasos. A responsabilidade técnica pela execução do levantamento topográfico é do engenheiro agrimensor ou do engenheiro cartógrafo, profissionais habilitados pelo CREA para tal atividade.

O custo de um levantamento topográfico no Brasil pode variar consideravelmente, dependendo da complexidade do terreno, da área a ser mapeada, do nível de detalhamento exigido e da tecnologia empregada. Para um terreno urbano de porte médio (ex: 500m²), um levantamento planialtimétrico cadastral pode custar entre R$ 2.500 e R$ 6.000. Para grandes áreas rurais ou projetos urbanos complexos, o investimento pode ultrapassar R$ 20.000 a R$ 50.000, especialmente se envolver tecnologias como LiDAR aéreo. É um investimento que se paga na forma de segurança, eficiência e qualidade do projeto final.
