Como Usar o Escalímetro: Guia Completo e Dicas

Introdução ao Escalímetro: A Ferramenta Essencial do Arquiteto

No universo da arquitetura e engenharia, a precisão é um pilar inegociável. Cada linha, cada medida, cada detalhe deve ser reproduzido com exatidão para garantir a viabilidade e a segurança de um projeto. Dentre as diversas ferramentas que auxiliam profissionais e estudantes nessa jornada, o escalímetro se destaca como um instrumento fundamental. Este guia completo tem como objetivo desmistificar o uso dessa régua triangular, ensinando como usar o escalímetro de forma eficiente e precisa.

O escalímetro não é apenas uma régua; ele é um conversor de escalas que permite transpor as dimensões reais de um objeto ou espaço para uma representação gráfica em papel, e vice-versa. Compreender seu funcionamento é crucial para a correta leitura e elaboração de plantas, cortes, fachadas e detalhes construtivos. Sem o domínio dessa ferramenta, a interpretação de projetos pode se tornar ambígua, levando a erros que podem custar tempo e recursos significativos.

Ao longo deste artigo, exploraremos os diferentes tipos de escalímetros, as escalas mais utilizadas no Brasil, e ofereceremos um passo a passo detalhado sobre como usar o escalímetro para medições e desenhos. Abordaremos também a importância da precisão no contexto do projeto arquitetônico e os cuidados necessários para manter seu instrumento em perfeito estado. Prepare-se para aprofundar seus conhecimentos e elevar a qualidade dos seus trabalhos com esta ferramenta indispensável.

O Que É e Para Que Serve o Escalímetro?

O escalímetro é uma régua de formato triangular, geralmente com seis faces, cada uma contendo uma ou mais escalas diferentes. Sua principal função é permitir a leitura e o desenho de medidas em plantas e projetos que foram reduzidos ou ampliados em uma proporção específica. Diferente de uma régua comum, que mede em unidades absolutas (centímetros, milímetros), o escalímetro já incorpora a relação de escala, simplificando o processo de conversão.

No contexto da arquitetura, engenharia e design de interiores, o escalímetro é utilizado para diversas finalidades. Ele permite medir distâncias em desenhos técnicos sem a necessidade de cálculos complexos, verificar as dimensões de ambientes, móveis e componentes estruturais, e até mesmo auxiliar na elaboração de croquis e estudos preliminares, onde a proporção é mais importante que a precisão milimétrica. É uma ferramenta que agiliza o trabalho e minimiza a margem de erro na interpretação de projetos.

A padronização das escalas no escalímetro é fundamental para a comunicação universal em projetos. Normas como a ABNT NBR 6492 estabelecem as representações e convenções para projetos de arquitetura, onde a correta aplicação das escalas é um dos requisitos básicos. Dominar como usar o escalímetro é, portanto, um pré-requisito para qualquer profissional da área que busca produzir ou interpretar desenhos técnicos com excelência.

Tipos e Escalas Comuns do Escalímetro

Existem basicamente dois tipos de escalímetros mais comuns no mercado: o triangular e o plano. O escalímetro triangular, com suas seis faces, é o mais difundido e versátil, oferecendo uma variedade de escalas em um único instrumento. Já o escalímetro plano é mais simples, geralmente com apenas duas ou quatro escalas, sendo menos prático para quem precisa alternar entre muitas proporções.

As escalas mais comuns encontradas nos escalímetros brasileiros seguem padrões internacionais e são essenciais para a representação de diferentes níveis de detalhe em projetos. As escalas são expressas na forma 1:X, onde 1 unidade no desenho representa X unidades na realidade. Por exemplo, na escala 1:100, 1 cm no papel equivale a 100 cm (ou 1 metro) na vida real. As escalas mais frequentes incluem:

• Escalas de redução: 1:20, 1:25, 1:50, 1:75, 1:100, 1:125, 1:200, 1:250, 1:400, 1:500, 1:750, 1:1000.
• Escalas de ampliação: Embora menos comuns em escalímetros padrão, são utilizadas para detalhes muito pequenos, como 2:1, 5:1, 10:1.

É crucial escolher a escala correta para cada tipo de desenho. Uma planta baixa residencial geralmente utiliza a escala 1:50 ou 1:100, enquanto um detalhe construtivo de um pilar pode ser representado em 1:20 ou até 1:10. A escolha da escala impacta diretamente a clareza e a legibilidade do projeto, sendo um dos primeiros passos para quem está aprendendo como usar o escalímetro de maneira eficaz.

Como Usar o Escalímetro: Guia Passo a Passo

Dominar como usar o escalímetro é mais simples do que parece, mas exige atenção e prática. Siga estes passos para utilizá-lo corretamente:

1. Identifique a Escala do Projeto: O primeiro passo é sempre verificar qual a escala em que o desenho foi elaborado. Essa informação geralmente está indicada na legenda ou no carimbo do projeto (ex: Escala 1:50).
2. Selecione a Escala Correta no Escalímetro: Gire o escalímetro até encontrar a face que corresponde à escala do seu desenho. Por exemplo, se o projeto está em 1:50, utilize a face do escalímetro marcada como "1:50".

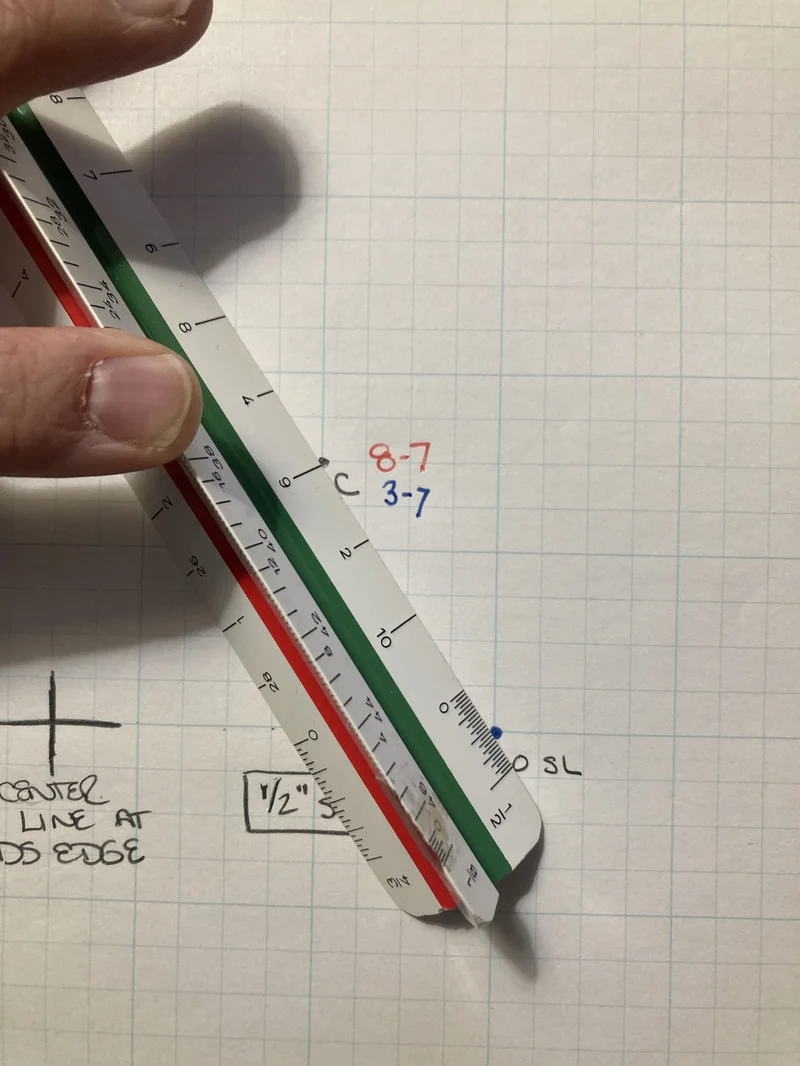

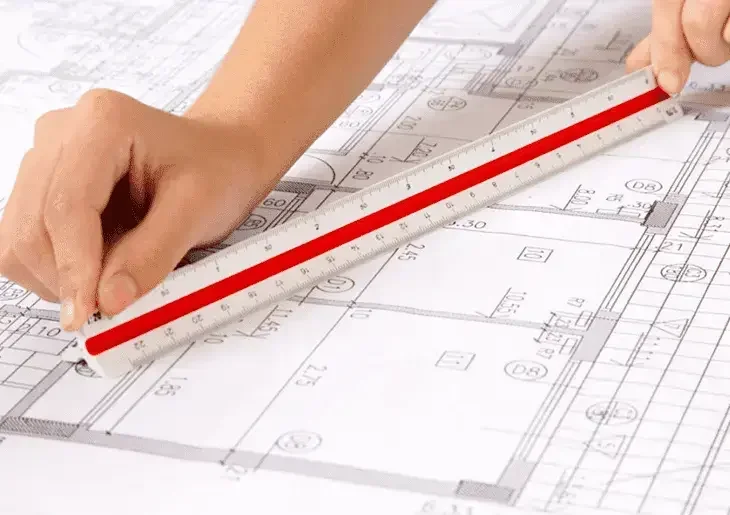

3. Posicione o Escalímetro: Alinhe a borda da escala selecionada com o ponto inicial da medida que você deseja tirar ou desenhar. Certifique-se de que o zero da escala esteja alinhado com o ponto de partida.
4. Realize a Leitura ou o Desenho:
   • Para ler uma medida: Deslize o escalímetro até o ponto final da medida desejada e leia o valor diretamente na escala. Por exemplo, se na escala 1:50 o ponto final cai no número 3, a medida real é de 3 metros. As subdivisões entre os números maiores representam frações da unidade (geralmente decímetros ou centímetros, dependendo da escala).
   • Para desenhar uma medida: Determine a medida real que você quer representar (ex: uma parede de 4 metros). Na escala 1:50, localize o número 4 no escalímetro e trace uma linha que se estenda do zero até esse ponto.
5. Atenção às Subdivisões: Cada escala possui subdivisões menores que representam frações da unidade principal (metros, no caso de escalas como 1:50, 1:100). Na escala 1:50, por exemplo, as subdivisões podem representar 10 cm. É fundamental entender essas subdivisões para garantir a precisão milimétrica.

Principais Escalas Utilizadas na Arquitetura e Engenharia

A escolha da escala é um dos aspectos mais importantes na representação gráfica de projetos. Ela define o nível de detalhe que será exibido e a clareza da informação transmitida. No Brasil, as normas da ABNT, como a NBR 8196 (Desenho Técnico – Emprego de Escalas), orientam sobre as escalas preferenciais. Entender a aplicação de cada uma é fundamental para quem busca saber como usar o escalímetro de forma estratégica.

A tabela a seguir apresenta as escalas mais comuns e suas aplicações típicas:

A ABNT NBR 8196 define que "as escalas devem ser escolhidas de forma que permitam uma clara e fácil interpretação do desenho e possibilitem a sua reprodução sem perda de informação."

Escala	Aplicação Típica	Exemplo de Uso
1:20	Detalhes construtivos, mobiliário específico, esquadrias	Desenho de um corte de parede com camadas de revestimento; detalhe de uma janela.
1:25	Detalhes de instalações elétricas/hidráulicas, mobiliário fixo	Planta de banheiro com locação de louças e metais; detalhe de bancada de cozinha.
1:50	Plantas baixas, cortes, fachadas de edificações residenciais/comerciais de pequeno porte	Planta de uma casa unifamiliar; corte de um edifício de até 3 pavimentos.
1:75	Plantas de situação, pequenas reformas, estudo de layout	Planta de localização de uma edificação no terreno; estudo de layout de loja.
1:100	Plantas baixas, cortes, fachadas de edificações maiores, plantas de cobertura	Planta de um edifício multifamiliar; planta de cobertura de galpão.
1:125	Plantas de situação e implantação em terrenos maiores	Planta de implantação de um condomínio; mapa de zoneamento.
1:200	Plantas de localização, estudos de massa, projetos urbanísticos de pequena escala	Planta de localização de um empreendimento em um bairro; estudo de volumetria.
1:500	Plantas de situação e localização de grandes áreas, projetos urbanísticos, topografia	Planta de situação de um campus universitário; mapa de loteamento.
1:1000	Plantas de localização de grandes áreas urbanas, projetos de paisagismo em grande escala	Planta de um bairro; projeto de parque urbano.

Cuidados e Manutenção para Prolongar a Vida Útil do Escalímetro

O escalímetro é uma ferramenta de precisão e, como tal, requer cuidados específicos para manter sua acurácia e durabilidade. Um escalímetro danificado ou desgastado pode levar a erros significativos nos projetos, comprometendo a qualidade e a segurança das construções. Portanto, investir na sua manutenção é investir na qualidade do seu trabalho.

Primeiramente, evite quedas e impactos. O material plástico ou acrílico de que são feitos a maioria dos escalímetros pode trincar ou quebrar, inutilizando o instrumento. Armazená-lo em um estojo rígido ou em um local seguro, longe de outros objetos que possam riscá-lo ou danificá-lo, é uma prática recomendada. Muitos escalímetros vêm com estojos protetores justamente para essa finalidade.

A limpeza é outro ponto crucial. Poeira, resíduos de grafite ou borracha podem se acumular nas bordas do escalímetro, dificultando a leitura e o traçado preciso. Limpe-o regularmente com um pano macio e seco, ou levemente umedecido com água e sabão neutro, evitando produtos químicos abrasivos que possam danificar as marcações das escalas. Um escalímetro limpo garante que você sempre saiba como usar o escalímetro com a máxima clareza.

Por fim, inspecione seu escalímetro periodicamente. Verifique se as marcações estão legíveis e se as bordas não estão desgastadas ou arredondadas. Com o tempo e o uso contínuo, o atrito com lápis e canetas pode desgastar as bordas, comprometendo a precisão das linhas. Em caso de desgaste significativo, considere a substituição do instrumento para garantir a qualidade dos seus projetos. Um escalímetro bem cuidado é um investimento na sua carreira profissional.

A Importância da Precisão e o Papel do Escalímetro no Projeto

A precisão é a espinha dorsal de qualquer projeto de arquitetura ou engenharia. Pequenos desvios em um desenho técnico podem se traduzir em grandes problemas no canteiro de obras, resultando em retrabalho, custos adicionais e, em casos extremos, falhas estruturais ou funcionais. O escalímetro é uma ferramenta que, quando utilizada corretamente, garante que as dimensões do projeto sejam representadas com a fidelidade necessária, servindo como uma ponte confiável entre a ideia e a execução.

Em um cenário onde softwares CAD e modelagem 3D dominam a produção de projetos, a relevância do escalímetro pode ser questionada por alguns. No entanto, sua utilidade permanece inabalável, especialmente na fase de concepção, em reuniões de projeto para rápidas verificações de medidas em impressões, ou mesmo como ferramenta de ensino para estudantes. A capacidade de pegar uma planta impressa e rapidamente verificar uma dimensão sem a necessidade de um computador é um diferencial prático que o escalímetro oferece.

Além disso, a interpretação de projetos antigos ou desenhados à mão continua sendo uma habilidade essencial. Muitos arquivos históricos e projetos de retrofit dependem
